شريط ألومنيوم من سلسلة 1060 1050 H24 H22 للكهرباء
غالبًا ما يتم الحكم على شريط الألمنيوم الكهربائي من خلال الموصلية وحدها، ومع ذلك فإن قيمته الحقيقية توجد في التوازن بين التدفق الكهربائي، والصلابة التي يمكن التحكم فيها، وجودة السطح، واستقرار المعالجة. تم تصميم شرائح الألومنيوم 1050 و1060 في درجات الحرارة H22 وH24 لتحقيق هذا التوازن على وجه التحديد. إنها توفر نقاء عالي للألمنيوم، مقاومة موثوقة للتآكل، وزن خفيف، وقوة ميكانيكية كافية لعمليات اللف، الختم، الحز، التغليف، والتشكيل.
بالنسبة لصانعي المعدات الكهربائية، تعمل هذه الشرائط بشكل أقل كمخزون معدني عادي وأكثر كمسار مستقر للتيار والحرارة وكفاءة الإنتاج. بدءًا من ملفات المحولات من النوع الجاف وحتى دروع الكابلات ومكونات المصابيح، يجب أن تعمل المادة بشكل متسق من الملف الأول إلى التثبيت النهائي.
لماذا يعمل شريط الألمنيوم 1050 و1060 في الأنظمة الكهربائية
ينتمي الطرازان 1050 و1060 إلى عائلة الألمنيوم النقي تجاريًا. محتوى الألومنيوم الخاص بها أعلى من محتوى درجات السبائك الشائعة مثل 3003، 5052، أو 6061. هذا النقاء العالي يدعم التوصيل الكهربائي والحراري الجيد، وهو أمر مهم بشكل خاص عندما يكون نقل التيار وتبديد الحرارة من متطلبات التشغيل المستمرة.
يحتوي 1050 ألومنيوم على 99.50% من الألومنيوم على الأقل، بينما يحتوي 1060 على 99.60% على الأقل. يمكن أن يؤثر الاختلاف البسيط في النقاء على توقعات التوصيلية الكهربائية ونظافة السطح واختيار المواد للتطبيقات الكهربائية الحساسة. في الاستخدام العملي، يتم اختيار 1060 بشكل متكرر عند إعطاء الأولوية للتوصيل العالي، بينما يظل 1050 خيارًا اقتصاديًا ويمكن الاعتماد عليه للعديد من المكونات الكهربائية والصناعية.
تضيف درجات الحرارة H22 وH24 بنية مفيدة للألمنيوم الناعم. يعتبر شريط O الملدن بالكامل قابلاً للتشكيل بدرجة كبيرة ولكنه قد يكون ناعمًا جدًا بالنسبة للعمليات التي تتطلب الاحتفاظ بالشكل. يوفر H22 وH24 قوة مقواة بالإجهاد مع التلدين الجزئي، مما يخلق مادة يسهل التعامل معها على المعدات الآلية مع السماح بالثني واللف واللكم والتشكيل المعتدل.
تم اختياره بشكل صحيح 1050 / 1060 شريط ألومنيوم يمكن أن يقلل من تشقق المواد أثناء التصنيع ويحسن ثبات الملف أثناء الإنتاج عالي السرعة.
درجة حرارة H22 وH24: الصلابة مع مرونة العمل
تصف تسمية الحالة المزاجية كيفية معالجة شريط الألومنيوم بعد الدرفلة. في درجات الحرارة H2، يتم تقوية الشريط ثم تلدينه جزئيًا لتحقيق مستوى قوة نهائي محدد.
| مزاج | مستوى القوة العامة | معالجة الطابع | الاستخدام الكهربائي النموذجي |
|---|---|---|---|
| ح22 | ربع صعب | مرونة جيدة مع احتفاظ معتدل بالشكل | طبقات المحولات، تغليف الكابلات، الأجزاء الكهربائية المشكلة |
| ح24 | نصف صعب | قوة أعلى وتحسين استقرار التسطيح | مكونات بسبار، أغطية المصابيح، الأجزاء المختومة، الأصداف الكهربائية الواقية |
يُفضل استخدام H22 بشكل شائع عندما يجب أن ينحني الشريط حول النوى أو معدات اللف أو المقاطع المنحنية دون وجود زنبرك مفرط. إنها مناسبة لتطبيقات لف المحولات والمفاعلات حيث يساعد تكوين الملف الموحد على التحكم في مسافة العزل وهندسة اللف.
يوفر H24 مقاومة أكبر للتشوه. إنه خيار عملي للأجزاء المختومة كهربائيًا، وقطع الدعم، والدروع، والمرفقات، والمكونات التي يجب أن تحتفظ بالشكل بعد التشكيل. المزاج الصحيح ليس مجرد مسألة اختيار مادة أقوى؛ يتعلق الأمر بمطابقة استجابة الشريط لأدوات العميل ونصف قطر الانحناء وحمل الاستخدام النهائي.
التركيب الكيميائي ومراقبة النقاء
يؤثر التركيب الكيميائي على الموصلية وسلوك التآكل والاتساق المتداول. يتم التحكم في الحديد والسيليكون لأن الكميات الزائدة قد تقلل من الموصلية وتغير سلوك التشكيل. يتم الاحتفاظ بالنحاس عند مستوى منخفض جدًا للحفاظ على خاصية مقاومة التآكل للألمنيوم النقي تجاريًا.
| العنصر | 1050 شريط ألومنيوم | 1060 شريط ألومنيوم |
|---|---|---|
| الألومنيوم، آل | 99.50% دقيقة | 99.60% دقيقة |
| السيليكون، سي | 0.25% كحد أقصى | 0.25% كحد أقصى |
| حديد، ف | 0.40% كحد أقصى | 0.35% كحد أقصى |
| النحاس، النحاس | 0.05% كحد أقصى | 0.05% كحد أقصى |
| المنغنيز، من | 0.05% كحد أقصى | 0.03% كحد أقصى |
| المغنيسيوم، ملغ | 0.05% كحد أقصى | 0.03% كحد أقصى |
| الزنك، الزنك | 0.07% كحد أقصى | 0.05% كحد أقصى |
| التيتانيوم، تي | 0.05% كحد أقصى | 0.03% كحد أقصى |
| عناصر أخرى | 0.03% لكل منهما، 0.03% إجماليًا كحد أقصى | 0.03% لكل منهما، 0.03% إجماليًا كحد أقصى |
يجب تأكيد التفاوتات الفعلية للتركيب وفقًا للمواصفات المعمول بها واتفاقية الشراء. بالنسبة للملفات الكهربائية والمنتجات المتعلقة بالموصلات، قد يطلب العملاء ضوابط أكثر صرامة على محتوى الشوائب، والموصلية، وارتفاع الأزيز، وحالة الحافة، وبقايا الزيت، والعيوب السطحية.
المعلمات النموذجية لشريط الألمنيوم الكهربائي

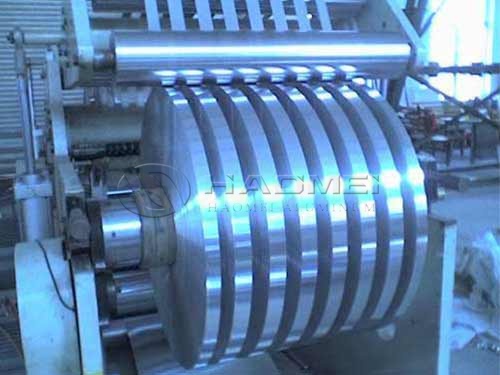

يمكن توفير شريط الألمنيوم الكهربائي في ملفات مشقوقة أو ملفات ذات عرض مخصص. يتم اختيار الأبعاد وفقًا لتصميم اللف، وتخليص المعدات، والتحميل الكهربائي، ومتطلبات عملية التشكيل.
| المعلمة | نطاق العرض المشترك |
|---|---|
| سبيكة | 1050، 1060 |
| مزاج | يا، H12، H14، H22، H24 |
| سمك | 0.10 ملم إلى 6.00 ملم |
| العرض | 10 ملم إلى 1600 ملم |
| القطر الداخلي للملف | 150 مم، 300 مم، 400 مم، 500 مم، أو حسب الطلب |
| وزن الملف | وفقا لمعدات المناولة ومتطلبات العملاء |
| السطح | تشطيب مطحنة، خالي من الشحوم، أملس، مسطح، خالي من العيوب الضارة |
| الموصلية الكهربائية | عادةً ما يكون حوالي 61% من IACS لـ 1050 و62% IACS لـ 1060، خاضعًا للحالة وطريقة الاختبار |
إن تحمل السماكة وتحمل العرض مهمان بشكل خاص لملفات المحولات. حتى الاختلاف البسيط في الأبعاد قد يغير من توتر الملف، وملاءمة العزل، وقطر الملف، وإنتاجية الإنتاج. بالنسبة للمنتجات ذات الشقوق الضيقة، تعد الحواف النظيفة والنتوءات المنخفضة ضرورية لأن الحواف الحادة يمكن أن تلحق الضرر بالورق العازل أو الفيلم أو المينا أثناء اللف.
الوظائف الكهربائية ما بعد الموصلية
في المحول، يحمل شريط الألمنيوم التيار أثناء التحكم في الحرارة الناتجة عن المقاومة الكهربائية. يمكن أن تساعد هندستها الواسعة والمسطحة في توزيع التيار بكفاءة ودعم ترتيبات اللف المدمجة. تعمل الكثافة المنخفضة للألمنيوم أيضًا على تقليل وزن الملفات الكبيرة مقارنةً بالبدائل المعتمدة على النحاس، مما يؤدي إلى تبسيط عملية المعالجة وتقليل الكتلة الإجمالية للمعدات.
في كابلات الطاقة، يمكن أن يعمل شريط الألومنيوم كدرع، أو طبقات متعلقة بالتصفيح، أو حواجز للرطوبة، أو مكونات غربلة موصلة، اعتمادًا على بنية الكابل. تعتبر مقاومتها للتآكل ذات قيمة في المنشآت المعرضة للرطوبة أو الأجواء الصناعية.
بالنسبة للإضاءة والأجهزة الكهربائية، يمكن ختم شريط الألومنيوم H24 في أغطية المصابيح، والعاكسات، ومكونات التوصيل، والمبيتات. تجمع المادة بين سطح معدني لامع وقابلية تشكيل جيدة وطبقة أكسيد طبيعية تساعد على مقاومة التآكل الجوي.
قد يقوم مصنعو الأجهزة الكهربائية أيضًا بمقارنة الدرجات النقية مع قطاع سبائك الألومنيوم عندما يحتاج المشروع إلى قوة ميكانيكية أكبر. ومع ذلك، بالنسبة للتطبيقات التي تكون فيها الموصلية والقابلية للتشكيل هي المتطلبات الأساسية، يظل 1050 و1060 خيارين عمليين للغاية.
المعايير ومتطلبات الجودة
قد يتبع الإنتاج والفحص المعايير الدولية مثل ASTM B209/B209M لألواح وأشرطة الألمنيوم وسبائكه، EN 485 للتفاوتات والخواص الميكانيكية، EN 573 للتركيب الكيميائي، وGB/T 3880 لمنتجات صفائح وأشرطة الألومنيوم. يمكن أن تتضمن التطبيقات الكهربائية المحددة متطلبات إضافية للعملاء لاختبار التوصيلية، والمقاومة، ونظافة السطح، والتسطيح، واتجاه لف الملف، وحماية التغليف.
بالنسبة لشريط لف المحولات، يقوم برنامج الإمداد الذي يركز على الجودة عادة بفحص تصغير الملف، ولدغ الحافة، والحدبة، واتساق السُمك، والخدوش السطحية، والتلوث بالأكسيد، وحماية الرطوبة. لا تؤثر هذه العوامل على الجودة المرئية فحسب، بل تؤثر أيضًا على سلامة العزل وموثوقية المعدات.
اختيار الشريط المناسب للوظيفة
يعد شريط الألومنيوم 1050 H22 خيارًا قويًا للتطبيقات التي تحتاج إلى ثني سهل وأداء كهربائي يمكن الاعتماد عليه. يمكن تفضيل 1060 H22 للمشاريع الموجهة نحو الموصلات حيث يكون نقاء الألومنيوم الأعلى قليلاً مفيدًا. بالنسبة للمكونات الكهربائية المختومة أو الحساسة للشكل، يوفر 1050 H24 و1060 H24 صلابة محسنة وثباتًا في التعامل.
يتم تحديد شريط الألمنيوم الكهربائي الأكثر ملاءمة من خلال اسم السبيكة وحالتها المزاجية. يجب أن يتطابق مع الحمل الحالي، ومسار التشكيل، ونظام العزل، ومتطلبات الحافة، وأبعاد الملف، والمعايير المعمول بها. عندما يتم تحديد هذه التفاصيل مبكرًا، يصبح شريط الألومنيوم سلسلة 1060 و1050 H24 H22 أساسًا يمكن الاعتماد عليه للتصنيع الكهربائي الفعال.
